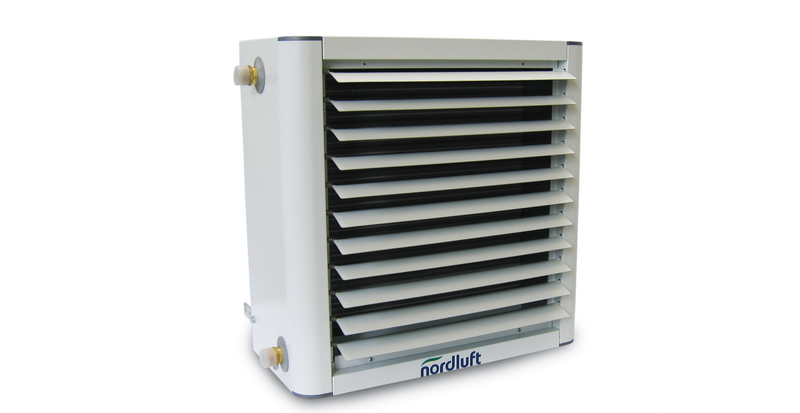

Areo - Luftheizer
Hallenheizung für PWW-Anschluss
Geeignet für Kessel, Wärmepumpen oder Fernwärme

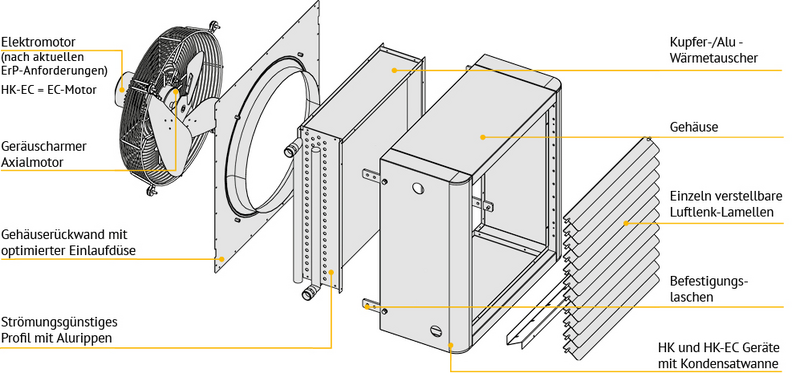

- Decken- und Wandmodell
- Hochleistungs-Kupfer-Alu-Wärmetauscher
- Gehäuse aus lackiertem Stahlblech
- geräuscharmer Axialventilator
- Gehäuserückwand mit optimierter Einlaufdüse
- geräuscharmer Elektromotor (nach aktuellen ErP-Anforderungen) auch als EC-Motor erhältlich
- einzeln verstellbare Luftlenklamellen für große Wurfweiten
- Im Kühlbetrieb inkl. Kondensatwanne
| Baureihen | Kurzbeschreibung | Baugrößen |
|---|---|---|
| AREO A | Der Klassiker zum Heizen mit PWW / PHW. | 18 |
| AREO HK | Der Allrounder zum Heizen und Kühlen. Heizen mit PWW / PHW, Kühlen mit PKW. | 14 |
| AREO HK-EC | Der Allrounder mit erhöhter Effizienz durch EC-Motor. Heizen mit PWW / PHW, Kühlen mit PKW. | 5 |
Produktspezifikationen
Gerätetyp A (Heizen)
Dreh | Luft- | Heizleistung PWW | Schalldruck- | Motor- | Spannung | Nenn- | Art.-Nr. | ||
|---|---|---|---|---|---|---|---|---|---|
| Typ | U/min. | m³/h | Q in kW | t in °C | dB(A) | kW | A | ||
| AREO A-12 | 1.400 | 1.280 | 7,76 | 32,7 | 45 | 0,067 | 1 x 230 V / | 0,29 | 8854 |
| AREO A-13* | 1.400 | 1.140 | 9,97 | 40,5 | 45 | 0,069 | 0,31 | 8326 | |
| AREO A-14* | 1.400 | 1.040 | 11,51 | 47,3 | 46 | 0,070 | 0,32 | 8703 | |
| AREO A-22 | 1.400 | 3.020 | 15,54 | 30,0 | 57 | 0,198 | 0,88 | 8611 | |
| AREO A-23* | 1.400 | 2.630 | 20,42 | 37,7 | 57 | 0,210 | 0,93 | 8366 | |
| AREO A-24* | 1.400 | 2.600 | 23,20 | 41,1 | 58 | 0,212 | 0,95 | 8423 | |
| AREO A-32 | 1.400 | 4.300 | 26,88 | 33,2 | 57 | 0,315 | 3 x 400 V / | 0,55 | 9140 |
900 | 3.200 | 22,77 | 35,8 | 50 | |||||
| AREO A-33* | 1.400 | 4.000 | 30,57 | 37,3 | 57 | 0,330 | 0,56 | 8728 | |
900 | 2.900 | 25,30 | 40,5 | 50 | |||||
| AREO A-34* | 1.400 | 3.900 | 35,63 | 41,7 | 58 | 0,340 | 0,57 | 8258 | |
900 | 2.800 | 29,04 | 45,3 | 51 | |||||
| AREO A-42* | 1.400 | 7.100 | 42,64 | 32,5 | 54 | 0,650 | 1,33 | 9143 | |
900 | 5.600 | 37,38 | 34,5 | 48 | |||||
| AREO A-43 | 1.400 | 6.550 | 48,33 | 36,5 | 55 | 0,690 | 1,35 | 9144 | |
900 | 5.300 | 42,75 | 38,6 | 49 | |||||
| AREO A-44 | 1.400 | 6.400 | 54,69 | 40,0 | 56 | 0,700 | 1,38 | 9145 | |
900 | 5.150 | 47,99 | 42,2 | 50 | |||||
| AREO A-52 | 1.400 | 8.200 | 43,93 | 30,6 | 56 | 0,725 | 1,40 | 9146 | |
900 | 6.800 | 39,69 | 32,0 | 52 | |||||
| AREO A-53 | 1.400 | 7.900 | 56,17 | 35,8 | 57 | 0,732 | 1,42 | 9147 | |
900 | 6.450 | 50,00 | 37,6 | 53 | |||||
| AREO A-54 | 1.400 | 7.600 | 62,75 | 39,1 | 58 | 0,755 | 1,50 | 9148 | |
900 | 6.200 | 55,58 | 41,2 | 54 | |||||
| AREO A-62 | 900 | 8.900 | 68,49 | 37,5 | 52 | 0,565 | 1,18 | 9149 | |
700 | 7.100 | 60,00 | 39,7 | 47 | |||||
| AREO A-63 | 900 | 8.300 | 81,69 | 43,7 | 53 | 0,575 | 1,20 | 9150 | |
700 | 6.500 | 70,05 | 46,5 | 48 | |||||
| AREO A-64 | 900 | 7.650 | 82,65 | 46,5 | 53 | 0,590 | 1,22 | 9151 | |
700 | 6.000 | 70,61 | 49,4 | 48 | |||||
t = Luftaustrittstemperatur
* = Lagergeräte
Korrekturfaktoren für die Heizleistung AREO A
(Bezogen auf PWW 80/60°C, t = +15°C)
| Medium PWW | Lufteintrittstemperatur in °C | |||||
|---|---|---|---|---|---|---|
| -10 | -5 | 0 | +5 | +10 | +15 | |
| 60/40 | 1,10 | 1,00 | 0,89 | 0,79 | 0,68 | 0,57 |
| 70/50 | 1,32 | 1,21 | 1,11 | 1,00 | 0,90 | 0,79 |
| 80/60 | 1,53 | 1,42 | 1,31 | 1,21 | 1,10 | 1,00 |
| 90/70 | 1,74 | 1,63 | 1,52 | 1,41 | 1,31 | 1,20 |
t = Luftaustrittstemperatur
Gerätetyp HK (Heizen und Kühlen)
| Heizleistung PWW 50/35 °C bei 15°C Eintrittstemperatur | Kühlleistung PKW 7/12 °C bei 27°C Eintrittstemperatur, 47% Luftfeuchtigkeit | Leistungsaufnahme bei 100% | Betriebsstrom 100% Geschw. | Schalldruck- pegel (5m) | Spannung | Pole | Art.-Nr. | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Volumenstrom | Heiz- leistung | Luft- ausgang | Volumenstrom | Gesamt- leistung | |||||||
| Typ | m³/h | Q in kW | t in °C | m³/h | kW | W | A | dB(A) | A | ||
| HK-12 | 1.280 | 3,3 | 22,7 | 898 | 2,30 | 67 | 0,29 | 42 | 1 x 230 V / 50 Hz | 4 | 18515 |
| HK-13 | 1.140 | 4,34 | 26,1 | 808 | 2,82 | 69 | 0,31 | 42 | 4 | 18516 | |
| HK-14 | 1.040 | 5,02 | 29,1 | 718 | 3,15 | 70 | 0,32 | 43 | 4 | 18517 | |
| HK-22 | 3.020 | 6,49 | 21,3 | 1.602 | 2,61 | 198 | 0,88 | 54 | 4 | 18518 | |
| HK-23 | 2.630 | 8,92 | 24,9 | 1.411 | 5,00 | 210 | 0,93 | 54 | 4 | 18519 | |
| HK-24 | 2.600 | 9,98 | 26,2 | 1.373 | 5,23 | 212 | 0,95 | 55 | 4 | 18520 | |
| HK-32 | 4.500 | 11,07 | 22,2 | 2.485 | 5,72 | 320 | 1,40 | 54 | 4 | 18521 | |
| HK-33 | 4.150 | 12,99 | 24,1 | 2.292 | 7,22 | 340 | 1,49 | 54 | 4 | 18522 | |
| HK-34 | 4.050 | 16,23 | 26,7 | 2.237 | 9,65 | 345 | 1,51 | 55 | 4 | 18523 | |
| HK-42 | 6.900 | 18,10 | 22,7 | 3.738 | 9,72 | 623 | 2,73 | 53 | 4 | 18524 | |
| HK-43 | 6.400 | 21,1 | 24,6 | 3.467 | 12,40 | 635 | 2,78 | 52 | 4 | 18525 | |
| HK-44 | 6.200 | 23,39 | 26,0 | 3.359 | 13,10 | 655 | 2,87 | 53 | 4 | 18526 | |
| HK-63 | 8.100 | 35,56 | 27,8 | 4.232 | 18,90 | 560 | 2,50 | 47 | 6 | 18527 | |
| HK-64 | 7.500 | 36,92 | 29,4 | 4.125 | 22,40 | 582 | 2,55 | 49 | 6 | 18528 | |
AREO HK (Heizen & Kühlen) + EC-Motoren | |||||||||||
| HK-33-EC-1 | 3.400 | 11,60 | 24,8 | 2.601 | 5,83 | 189 | 2,10 | 58 | 1 x 230 V / 50 Hz |
| 18509 |
| HK-34-EC-1 | 3.255 | 13,60 | 27,3 | 2.414 | 9,65 | 193 | 2,10 | 57 |
| 18510 | |
| HK-43-EC-1 | 5.575 | 18,90 | 24,9 | 3.848 | 12,20 | 388 | 4,90 | 54 |
| 18511 | |
| HK-63-EC-1 | 9.006 | 36,60 | 26,9 | 5.746 | 21,10 | 693 | 5,00 | 56 |
| 18512 | |
| HK-63-EC-3 | 10.734 | 41,93 | 26,4 | 6.173 | 25,90 | 1.001 | 1,70 | 65 | 3 x 400 V / 50 Hz |
| 18513 |
Korrekturfaktoren für die Heizleistung AREO HK / HK-EC
(Bezogen auf PWW 50/35°C, t = +15°C)
| Medium PWW | Lufteintrittstemperatur in °C | ||||
|---|---|---|---|---|---|
-5 | 0 | +5 | +10 | +15 | |
| 35 / 28 | 1,53 | 1,30 | 1,07 | 0,84 | 0,61 |
| 45 / 35 | 1,89 | 1,65 | 1,42 | 1,19 | 0,94 |
| 50 / 35 | 1,94 | 1,70 | 1,47 | 1,24 | 1,00 |
| 60 / 40 | 2,23 | 2,00 | 1,76 | 1,53 | 1,29 |
t = Luftaustrittstemperatur

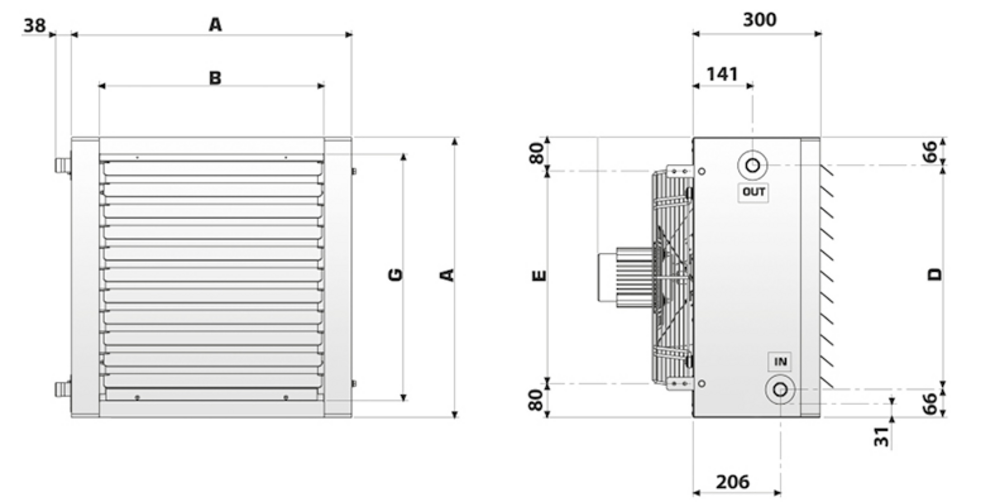

Geräte-Größe
| Maße | VL/IN | RL/OUT | Gewicht kg / Gerättyp | Kondensat ø mm | ||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Typ | A | B | D | E | G | (Außengewinde) | A | HK | HK-EC | HK-/HK-EC Gerät | |
| AREO 12 | 460 | 330 | 328 | 300 | 380 | 3/4” | 3/4” | 19,4 | 20 |
| 17 |
| AREO 13 | 460 | 330 | 328 | 300 | 380 | 3/4” | 3/4” | 19,8 | 20 |
| 17 |
| AREO 14 | 460 | 330 | 328 | 300 | 380 | 3/4” | 3/4” | 20,4 | 21 |
| 17 |
| AREO 22 | 560 | 430 | 428 | 400 | 480 | 3/4” | 3/4” | 25,1 | 26 |
| 17 |
| AREO 23 | 560 | 430 | 428 | 400 | 480 | 3/4” | 3/4” | 26,0 | 26 |
| 17 |
| AREO 24 | 560 | 430 | 428 | 400 | 480 | 3/4” | 3/4” | 27,0 | 27 |
| 17 |
| AREO 32 | 660 | 530 | 528 | 500 | 580 | 1” | 1” | 33,7 | 34 |
| 17 |
| AREO 33 | 660 | 530 | 528 | 500 | 580 | 1” | 1” | 34,5 | 35 | 34 | 17 |
| AREO 34 | 660 | 530 | 528 | 500 | 580 | 1” | 1” | 36,1 | 37 | 36 | 17 |
| AREO 42 | 760 | 630 | 628 | 600 | 680 | 1” | 1” | 39,1 | 40 |
| 17 |
| AREO 43 | 760 | 630 | 628 | 600 | 680 | 1” | 1” | 40,8 | 41 | 41 | 17 |
| AREO 44 | 760 | 630 | 628 | 600 | 680 | 1” | 1” | 43,1 | 44 |
| 17 |
| AREO 52 | 860 | 730 | 728 | 700 | 780 | 1 1/4” | 1 1/4” | 49,6 |
|
|
|
| AREO 53 | 860 | 730 | 728 | 700 | 780 | 1 1/4” | 1 1/4” | 52,0 |
|
|
|
| AREO 54 | 860 | 730 | 728 | 700 | 780 | 1 1/4” | 1 1/4” | 55,0 |
|
|
|
| AREO 62 | 960 | 830 | 828 | 800 | 880 | 1 1/4” | 1 1/4” | 57,8 |
|
|
|
| AREO 63 | 960 | 830 | 828 | 800 | 880 | 1 1/4” | 1 1/4” | 61,0 | 61 | 58 (HK-63-EC-1) | 17 |
61 (HK-63-EC-3) | 17 | ||||||||||
| AREO 64 | 960 | 830 | 828 | 800 | 880 | 1 1/4” | 1 1/4” | 63,2 | 64 |
| 17 |
Maße in mm VL = Vorlauf / IN RL = Rücklauf / OUT
Gerätezubehör
(1 Satz = 2 Stück)

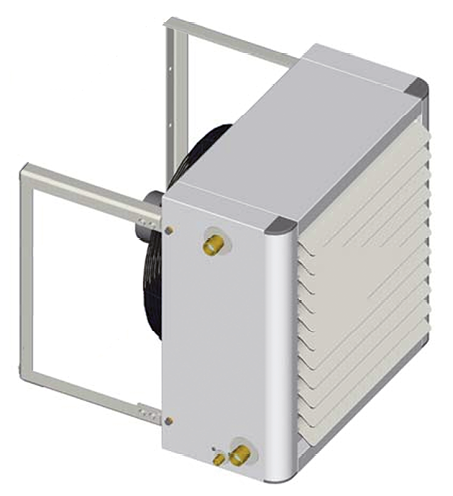

Für Wandmontage - optional auch für Deckenmontage einsetzbar.

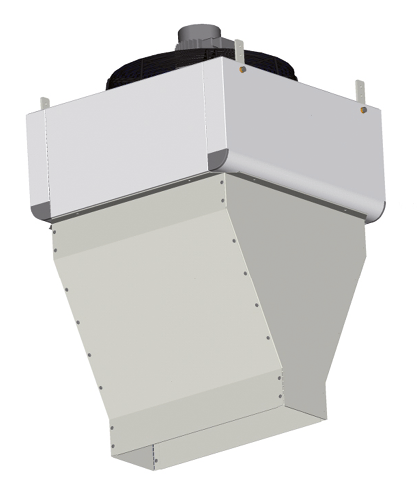

Torschleierdüse: Optimiert für große Wurfweiten. Mehrere Module können flexibel zu einem durchgehenden Luftschleier kombiniert werden.
Ausblaskonus: Spezialausführung für große Montagehöhen zur gezielten Luftstromlenkung bis zum Boden.

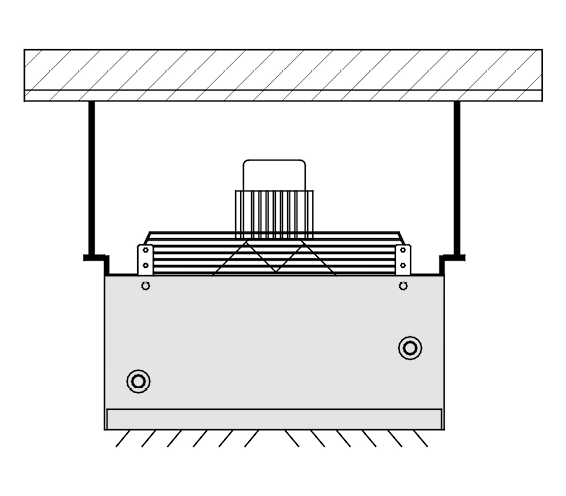

Deckenhängewinkel (4 Stück)

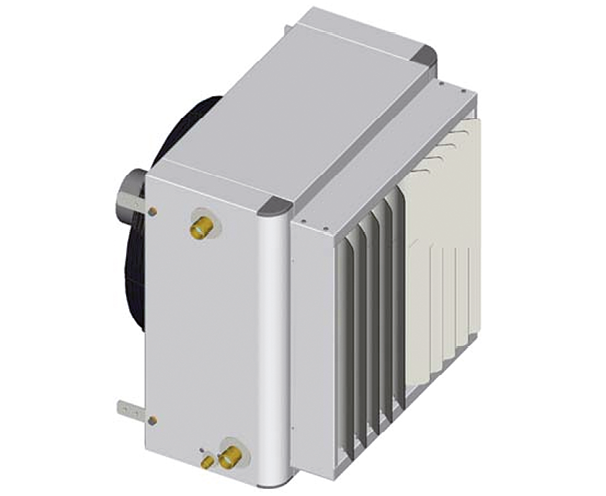

Mit vertikalen Lamellen für Wand- und Deckenmontage. Erzielt große Wurfweiten. Strahllenkung in mehrere Richtungen.

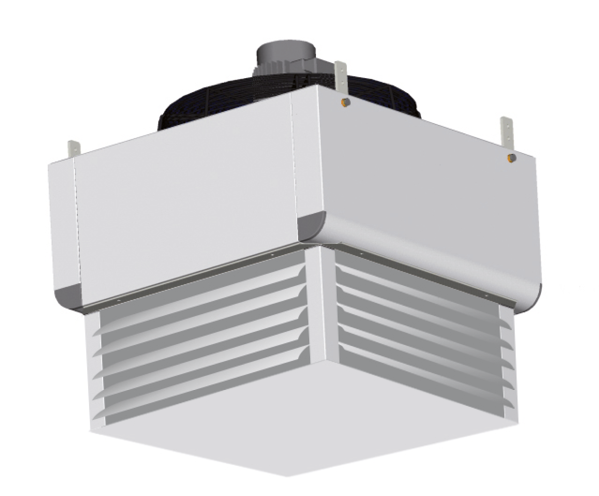

Effektive Strahllenkung: Ermöglicht eine präzise Luftverteilung in 4 Richtungen, um den Raum gleichmäßig und zugfrei zu temperieren.
Idealer Einsatzbereich: Vorzugsweise konzipiert für Deckengeräte bei Hallen- und Raumhöhen unter 4 Metern.

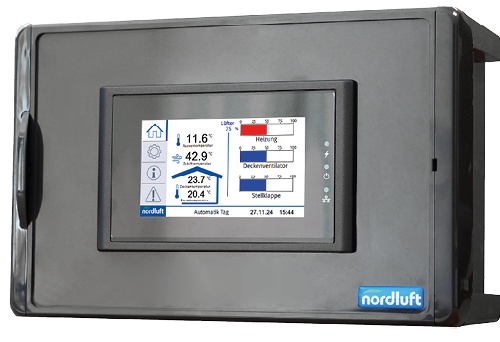

NL-Uni-Slim zur Temperaturregelung (P-Band/PID-Regler) mit 4,3“-Touchpanel, Wochenzeitschaltuhr mit Tag-Nacht-Automatik oder langfristiger Kalenderfunktion, optionale Cloud-Anbindung inkl. 1 Raumfühler (Art.-Nr. 18105)
NL-Uni-Slim-CV, Universalregler wie zuvor beschrieben, mit zusätzlicher Deckenventilatorsteuerung, inkl. 2 Fühler und 10 A Drehzahlregler (Art.-Nr. 18106)

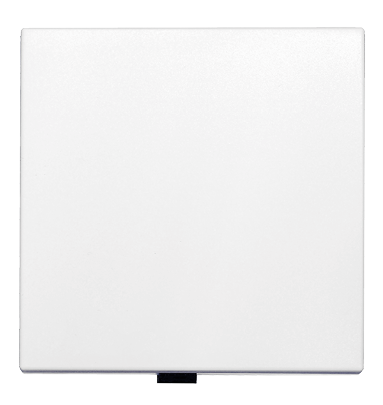

Raumfühler PT 1000
Zur Mittelwertbildung sind 4 Raumfühler erforderlich. 1 bzw. 2 Raumfühler sind bereits im Lieferumfang des jew. Regelgerätes enthalten. Raumtemperaturfühler mit internem Sensor und passivem Ausgang, Kunststoffgehäuse IP30. (Art.-Nr. 18630)

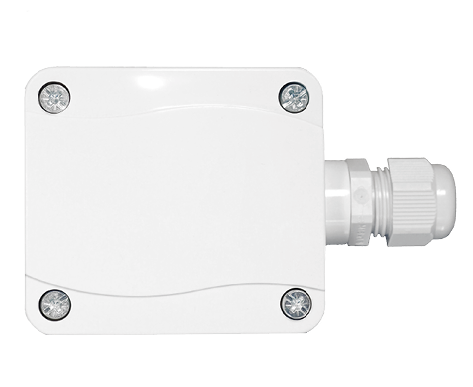

Außenfühler PT 1000
Außenwandwiderstandsthermometer ⁄ Witterungsfühler mit internem Sensor und passivem Ausgang, Kunststoffgehäuse min. IP65. (Art.-Nr. 11300)
Luftheizer – Flexible Wärme für Industrie und Gewerben

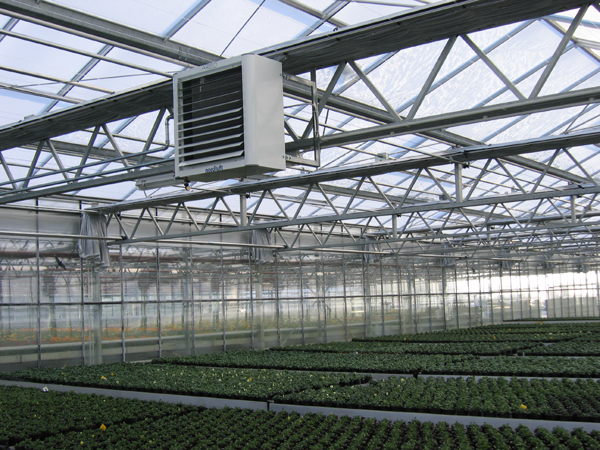

Luftheizer gehören zu den bewährtesten Heizlösungen für Industriehallen, Lagerhallen, Werkstätten, Logistikhallen und Gewerbegebäude. Sie nutzen Warmwasser, Heißwasser oder Dampf als Energieträger und geben die erzeugte Wärme über einen leistungsstarken Ventilator direkt an die Raumluft ab. Dadurch lassen sich auch große Hallenvolumen schnell und effizient beheizen. Dank ihrer kompakten Bauweise, der einfachen Installation und der hohen Flexibilität eignen sich Luftheizer sowohl für Neubauten als auch für die Modernisierung bestehender Heizsysteme. In Verbindung mit Wärmepumpen, Fernwärme, Biomasseanlagen oder klassischen Heizkesseln entstehen zukunftssichere und energieeffiziente Heizkonzepte.
Die Vorteile im Überblick:
- Schnelle Aufheizzeiten
- Gleichmäßige Wärmeverteilung
- Flexible Montage an Wand oder Decke
- Geringer Wartungsaufwand
Ein wesentlicher Vorteil moderner Luftheizer ist ihre Flexibilität bei der Wahl des Wärmeerzeugers. Da sie wassergeführt arbeiten, können sie mit unterschiedlichsten Heizsystemen kombiniert werden. Geeignete Wärmeerzeuger sind beispielsweise: Wärmepumpen, Fernwärme, Biomasse- und Pelletanlagen, Gas-Brennwertkessel Ölheizungen und viele mehr.
Kontakt aufnehmen -
Beratung erhalten
Sie wissen nicht, welche Hallenheizung die richtige für Sie ist? Dann nehmen Sie jetzt Kontakt mit uns auf, indem Sie schnell und unkompliziert unser Kontatformular ausfüllen. Wir melden uns schnellstmöglich bei Ihnen zurück.
FAQ - Luftheizer
Luftheizer sind eine bewährte Lösung für die effiziente Beheizung von Industriehallen, Lagerhallen, Werkstätten und Gewerbegebäuden. Dennoch stellen sich häufig Fragen zu Funktionsweise, Einsatzbereichen, Energieträgern und den Vorteilen wassergeführter Systeme. In unserem FAQ-Bereich finden Sie Antworten auf die wichtigsten Fragen rund um moderne Luftheizer und deren Einsatz in Industrie und Gewerbe.
Ein Luftheizer ist ein wassergeführtes Heizgerät, das Wärme aus einem zentralen Wärmeerzeuger, beispielsweise einer Wärmepumpe, Fernwärmeanlage oder einem Heizkessel, nutzt und über einen Ventilator an die Raumluft abgibt. Luftheizer eignen sich besonders für Industriehallen, Lagerhallen, Werkstätten und andere Gewerbegebäude mit großem Raumvolumen.
Ja, moderne Luftheizer lassen sich hervorragend mit Wärmepumpensystemen kombinieren. Da sie wassergeführt arbeiten, können sie die bereitgestellte Wärme effizient in der Halle verteilen. Bei der Auswahl ist vor allem auf die Vor- und Rücklauftemperaturen zu achten, die von der Wärmepumpe bereitgestellt werden können. Mit der richtig ausgewählten Gerätegröße und der richtigen Platzierung in der Halle ist der Betrieb mit Wärmepumpen sehr gut möglich.
Luftheizer kommen vor allem in Industriehallen, Produktionshallen, Lagerhallen, Logistikzentren und Werkstätten zum Einsatz. Dank ihrer hohen Leistungsfähigkeit und flexiblen Montagemöglichkeiten eignen sie sich sowohl für Neubauten als auch für die Modernisierung von Bestandsgebäuden. Dabei können Luftheizer sowohl an bestehende als auch an neu Wärmeerzeuger angeschlossen werden. Deshalb eignen sie sich für Wärmepumpen und Kesselanlagen aber auch für Gebäude mit Fernwärmeanschluss.
Ja, Luftheizer eignen sich hervorragend für Hallen mit hohen Deckenhöhen und werden häufig in Industriehallen, Lagerhallen, Logistikzentren und Produktionsgebäuden eingesetzt. Durch leistungsstarke Ventilatoren wird die Wärme gezielt in die Aufenthalts- und Arbeitsbereiche transportiert, sodass auch große Raumvolumen effizient beheizt werden können. Vor allem als Deckengeräte mit vertikalem Ausblas oder in Kombination mit Wärmerückführungsventilatoren arbeiten Luftheizer hocheffizient und wirken der Temperaturschichtung über die Hallenhöhe entgegen.
