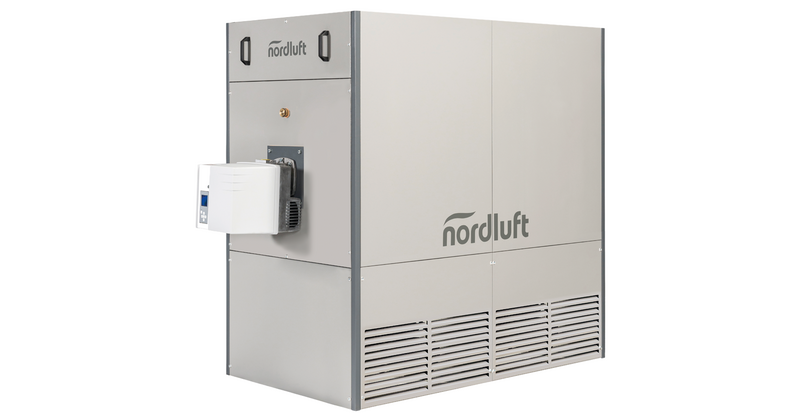

NL-A BW Warmlufterzeuger
Brennwert-Hallenheizung
Hocheffiziente Warmlufterzeuger für moderne Hallen
- hoher Wirkungsgrad (bis 106 %) durch konsequente Abwärmenutzung
- GEG-konform mit Biogas/Öl
- Heizmedium: Erd- und Flüssiggas oder schwefelarmes Heizöl
- deutliche Heizkostenreduzierung
- niedrige Ausblastemperaturen
- Zulufttemperaturregelung durch eingesetzten Digitalregler
- abgestimmte Warmlufterzeuger führen zu einem optimalen Raumklima in jeder Situation
Lieferumfang
- Warmlufterzeuger NL-A BW mit Heizregister kpl. aus Edelstahl und Kondensatablauf
- schallisolierte Ansaug-Blinddeckel
- Ansaug-Längsseite offen für Kanalanschluss
- Siemens Climatix-Regler einschl. 4,3“ Touchdisplay sowie Uhrenfunktion mit Tag-Nacht-Betrieb
- Schaltschrankerweiterung für modulierenden Brennerbetrieb
Produktspezifikationen
| Heiz-leistung Min. | Heiz-leistung Max. | Warmluft- leistung | Nennluft-leistung (+20°C) | Wirkungs-grad | Schall-druckpegel (5 m) | Standardgeräte Externe Pressung (Pa) 100 | Kanalgeräte Externe Pressung (Pa) 100 | Kanalgeräte Externe Pressung (Pa) 200 | Kanalgeräte Externe Pressung (Pa) 300 | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Typ | kW | kW | m³/h | m³/h | % | dB (A) | Motorleistung kW | Art.Nr | Motorleistung kW | Art.Nr | Motorleistung kW | Art.Nr | Motorleistung kW | Art.Nr |
| NL-A 25.K...-BW-NT | 12,5 | 20 | 2.200 | 2.000 | 106 | 50 | 0,37 | 11919 | 0,37 | 11920 | 0,37 | 11921 | 0,75 | 11922 |
| NL-A 40.K...-BW-NT | 12,5 | 35 | 3.350 | 3.000 | 106 | 59 | 0,55 | 11918 | 0,55 | 10958 | 0,75 | 10089 | 1,1 | 10550 |
| NL-A 55.K...-BW-NT | 25 | 50 | 4.750 | 4.250 | 106 | 54 | 0,75 | 11917 | 0,75 | 11916 | 1,1 | 11915 | 1,1 | 11914 |
| NL-A 70.K...-BW-NT | 25 | 65 | 6.150 | 5.500 | 106 | 60 | 1,1 | 11912 | 1,1 | 3845 | 1,5 | 4133 | 2,2 | 11913 |
| NL-A 90.K…-BW-NT | 25 | 85 | 8.050 | 7.200 | 106 | 60 | 1,5 | 3853 | 1,5 | 11739 | 2,2 | 9204 | 2,2 | 2809 |
| NL-A 105.K…-BW-NT | 25 | 100 | 9.500 | 8.500 | 106 | 64 | 2,2 | 11337 | 2,2 | 10827 | 2,2 | 22287 | 3,0 | 11923 |
| NL-A 130.K…-BW-NT | 35 | 120 | 11.300 | 10.100 | 106 | 66 | 2,2 | 6283 | 2,2 | 3695 | 3,0 | 11057 | 4,0 | 4448 |
| NL-A 170.K…-BW-NT | 35 | 150 | 14.250 | 12.750 | 106 | 71 | 4 | 4470 | 4,0 | 5562 | 5,5 | 8712 | 5,5 | 6364 |
| NL-A 200.K…-BW-NT | 35 | 180 | 17.100 | 15.200 | 106 | 64 | 4 | 9895 | 4,0 | 11924 | 4,0 | 8713 | 5,5 | 11925 |
| NL-A 250.K…-BW-NT | 40 | 230 | 21.800 | 19.500 | 106 | 70 | 5,5 | 10731 | 5,5 | 11926 | 7,5 | 2304 | 7,5 | 11927 |
| NL-A 290.K…-BW-NT | 40 | 260 | 24.600 | 22.000 | 106 | 71 | 7,5 | 11928 | 7,5 | 11929 | 7,5 | 11408 | 11,0 | 11930 |
| NL-A 340.K…-BW-NT | 40 | 300 | 26.950 | 24.000 | 106 | 73 | 11 | 8287 | 11,0 | 6002 | 11,0 | 11931 | 11,0 | 11932 |
| NL-A 430.K…-BW-NT | 55 | 390 | 37.500 | 33.500 | 106 | 75 | 11 | 10889 | 11,0 | 11933 | 15,0 | 2506 | 15,0 | 9315 |
| NL-A 550.K...-BW-NT | 55 | 500 | 47.550 | 42.500 | 106 | 74 | 11 | 11934 | 11,0 | 11935 | 15,0 | 11936 | 18,5 | 3298 |
Heizleistung = Nenn-Wärmeleistung
Schalldruckpegel abgestrahlt bei Freifeldbedingungen mit Ansaugkiemenblech, ohne Brenner
Gehäuseabmessungen | Gewicht | Anschlussmaße | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Typ | A | B | C | C1 | D | E Ø | J | kg | A1 | B1 | F1 | P | Q | R | S |
| NL-A 25... | 700 | 500 | 1.480 | 1.280 | 1.132 | 151 | 737 | 110 | 640 | 440 | 455 | 610 | 410 | 580 | 380 |
| NL-A 40... | 700 | 500 | 1.480 | 1.280 | 1.132 | 151 | 737 | 110 | 640 | 440 | 455 | 610 | 410 | 580 | 380 |
| NL-A 55... | 800 | 800 | 1.875 | 1.575 | 1.420 | 151 | 948 | 190 | 740 | 740 | 575 | 710 | 710 | 680 | 680 |
| NL-A 70... | 800 | 800 | 1.875 | 1.575 | 1.420 | 151 | 948 | 190 | 740 | 740 | 575 | 710 | 710 | 680 | 680 |
| NL-A 90... | 1.080 | 800 | 1.875 | 1.575 | 1.420 | 151 | 948 | 295 | 1.020 | 740 | 575 | 990 | 710 | 960 | 680 |
| NL-A 105... | 1.080 | 800 | 1.875 | 1.575 | 1.420 | 151 | 948 | 300 | 1.020 | 740 | 575 | 990 | 710 | 960 | 680 |
| NL-A 130... | 1.250 | 1.025 | 2.180 | 1.780 | 1.600 | 251 | 1.029 | 399 | 1.190 | 965 | 605 | 1.160 | 935 | 1.130 | 905 |
| NL-A 170... | 1.250 | 1.025 | 2.180 | 1.780 | 1.600 | 251 | 1.029 | 405 | 1.190 | 965 | 605 | 1.160 | 935 | 1.130 | 905 |
| NL-A 200... | 1.750 | 1.025 | 2.180 | 1.780 | 1.600 | 251 | 1.029 | 495 | 1.690 | 965 | 605 | 1.660 | 935 | 1.630 | 905 |
| NL-A 250... | 1.750 | 1.025 | 2.180 | 1.780 | 1.600 | 251 | 1.029 | 503 | 1.690 | 965 | 605 | 1.660 | 935 | 1.630 | 905 |
| NL-A 290... | 2.200 | 1.025 | 2.180 | 1.780 | 1.600 | 251 | 1.029 | 662 | 2.140 | 965 | 605 | 2.110 | 935 | 2.080 | 905 |
| NL-A 340... | 2.200 | 1.025 | 2.180 | 1.780 | 1.600 | 251 | 1.029 | 689 | 2.140 | 965 | 605 | 2.110 | 935 | 2.080 | 905 |
| NL-A 430... | 2.200 | 1.220 | 2.645 | 2.245 | 2.020 | 301 | 1.237 | 1.004 | 2.100 | 1.120 | 770 | 2.100 | 1.120 | 2.000 | 1.020 |
| NL-A 500... | 2.200 | 1.220 | 2.645 | 2.245 | 2.020 | 301 | 1.237 | 1.015 | 2.100 | 1.120 | 770 | 2.100 | 1.120 | 2.000 | 1.020 |
| NL-A 550... | 2.700 | 1.220 | 2.745 | 2.245 | 2.020 | 301 | 1.237 | 1.185 | 2.600 | 1.120 | 770 | 2.600 | 1.120 | 2.500 | 1.020 |
Alle Maße in mm
Gewicht ohne Brenner
J - Mitte Brenneranschlussplatte
E Ø - Abgasstutzen (Innen-DN)
P + Q - Kanalanschlussmaße Ausblas
R + S - Ausschnittsmaße Kanalanschluß Bodenplatte
Wissenswertes

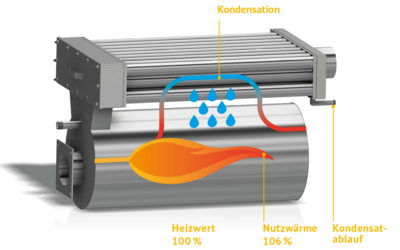

Der Warmlufterzeuger NL-A BW nutzt konsequent die im Kondensat „enthaltene" Restwärme und führt diese dem zu beheizenden Raum zu. Brennwert-Anlagen stellen nur die Wärme bereit, die aktuell benötigt wird. Modulierende Gasbrenner und Mikroprozessorregler machen dies möglich. Warmlufterzeuger NL-A BW sind zudem mit kondensatfesten Edelstahlwärmetauschern ausgestattet. Konstante, niedrige Einblastemperaturen, welche permanent überwacht und geregelt werden, sorgen für ein verbessertes Hallenklima. Dadurch werden nachweislich Temperaturschichtungen über die Gebäudehöhe vermieden. Die Transmissionswärmeverluste durch das Dach verringern sich ebenfalls durch eine niedrigere Ausblastemperatur. Außerdem wird eine optimale Verteilung über die gesamte Hallengrundfläche begünstigt.

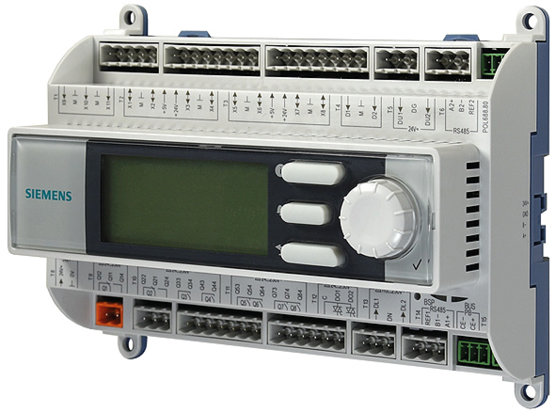

SIEMENS Climatix-Regler im Schaltschrank zur Temperaturregelung (P-Band/PID-Regler) von Warmluzfterzeugern mit 4,3“-Touchpanel, Wochenzeitschaltuhr mit Tag-Nacht-Automatik oder langfristiger Kalenderfunktion. Optionale Cloud-Anbindung. Inklusive 1 Raumfühler und 1 Kanalfühler zur Zulufttemperaturregelung.
Im Paket enthalten:

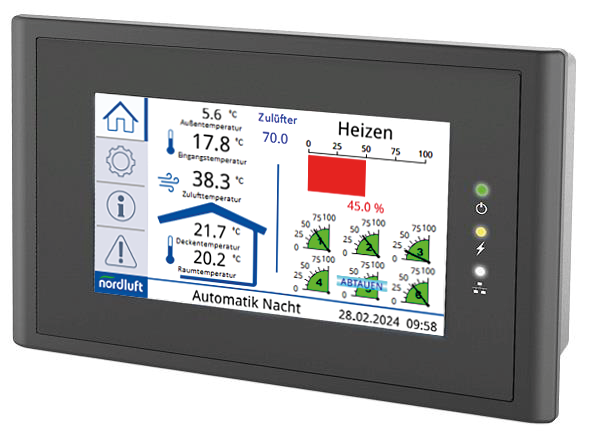

- Touchpanel im Gehäuse: 4,3“ Touchdisplay für die komfortable Bedienung.
- Brennersteuerung: Ansteuerung eines modulierenden Gas- oder Ölbrenners für Warmlufterzeuger mit Sicherheitsthermostat (Eingang Temperatur + Störung / Output).
- Zeitsteuerung: Integriertes Grundprogramm sowie flexibles Tages- und Wochenprogramm.
Hinweis: Wenn Sie zusätzliche Funktionen benötigen oder Ihre Anlage zukünftig erweitern möchten, ist ein Upgrade auf den NL-Universal-Regler empfehlenswert. Sprechen Sie uns an – wir beraten Sie gerne.
Nachfolgend aufgeführt verschiedene bewährte Regelungsvarianten für unsere NL-A Warmlufterzeuger. Bitte beachten Sie, dass es sich hierbei um Vorschläge handelt: Jede Steuerung kann flexibel und exakt an die spezifischen baulichen Gegebenheiten Ihrer Halle sowie an Ihre individuellen betrieblichen Bedürfnisse angepasst werden. Sprechen Sie uns an – wir konfigurieren die optimale Lösung für Ihr Projekt.
Die Warmlufterzeuger von nordluft basieren auf einem effizienten Modulsystem und ermöglichen eine kostengünstige, praxisgerechte Anlagentechnik für Heizung und Lüftung. Sie sind direktausblasend oder als Kanalgerät erhältlich und lassen sich mit einer Vielzahl technischer Komponenten erweitern. Filterung, Schalldämmung und weitere Funktionen können durch flexibles Zubehör integriert werden.
Um den Geräuschbelastungen am Arbeitsplatz zu reduzieren, können für die NL-A Warmlufterzeuger Schalldämm-Pakete eingesetzt werden. Diese sorgen für mehr Ruhe und Wohlbefinden ohne aufwändige bauliche Maßnahmen.
| SP - Variante 1 | Schallisolierte Ansaugblindbleche mit Akustik-Schallschutzplatten SSP innen auf 3 Geräteseiten. |
| SP - Variante 2 | Schallisolierter Ventilatorraum (Paket-Gesamtdämpfung ca. 5 dB bei 250Hz, einzelne Geräte bis 6 dB). Schallisolierte Ansaugblindbleche innen auf 4 Geräteseiten. Bodenansaugung mit Umluftgitter, Standgerüst ca. 400 mm hoch. |
| SP - Variante 3 | Schallisolierter Ventilatorraum inkl. Gerüstschalldämpfer (Paket-Gesamtdämpfung ca. 15 dB bei 250Hz, einzelne Geräte bis 17 dB). Schallisolierte Ansaugblindbleche innen auf 4 Geräteseiten. Bodenansaugung über offene Gerätebodenplatte. Standgerüst mit Schalldämmkulissen 500 mm (Dämpfung 10 dB bei 250 Hz). Höhe Gerüst ca. 1.000 mm, Gerüstverkleidung 1-schalig. |
Die Filterpakete für die NL-A Warmlufterzeuger tragen zu einem sauberen und zuverlässigen Betrieb bei:
- Effizientere Fertigung: Reduzierung von Schmutz und Staub in einzelnen Zonen oder im gesamten Betrieb.
- Geringerer Reinigungsbedarf: Schutz der Produkte und optimierte Versandprozesse.
- Verbessertes Raumklima: Beitrag zur Gesundheit der Mitarbeitenden.
- Längere Lebensdauer: Saubere Luft schont Beleuchtung, Lagersysteme und technische Einrichtungen.
| FP - Variante 1 | Umluft-Flachfilter mit Filtermatte ISO Coarse 45 % nach EN ISO 16890 (G3). Anordnung mind. 3-seitig (2 x längsseitig, 1 x stirnseitig) einschließlich Ansauggitter. |
| FP - Variante 2 | Taschenluftfilter als Kanalfilter mit Filtereinschüben nach EN ISO 16890 mit Metallrahmen. Gehäuse aus verzinktem Stahlblech, Revisionsdeckel mit Flügelmuttern, Handgriff und Dichtung. Einsetzbar zur Außenluft- oder Umluftfilterung. Filtergüte: ISO Coarse 60 % (G4), Taschenlänge: 150 mm, Baulänge Filter: 250 mm. |
| FP - Variante 3 | Gerüstfilter mit Umluftgitter Standgerüst (ca. 750 mm hoch) aus verzinktem Quadratrohr. Stabile, geschraubte Ausführung mit eingebautem Luftfilter. Filtereinschübe nach EN ISO 16890 mit Metallrahmen. Filter über Revisionsdeckel ausziehbar. Filtergüte: ISO Coarse 60% (G4), Taschenlänge 150 mm. |
Für Ihren nordluft Warmlufterzeuger der Serie NL-A erhalten Sie individuell angepasste Abgasanlagen oder vorkonfigurierte, montagefertige Schornstein-Pakete. Unsere doppelwandigen, wärmegedämmten Schornsteinsysteme eignen sich ideal für die Innen- und Außenmontage an Ihrer Hallenheizung und überzeugen durch höchste Materialqualität:
- Robuster Aufbau: Kondensatdicht geschweißte Bauteile mit einer Innenschale aus hochwertigem, säurebeständigem Edelstahl und einem Außenmantel aus hochglänzendem Edelstahl.
- Effiziente Dämmung: Der Ringspalt ist optimal mit Mineralwolle bzw. Keramikfaser isoliert.
- Einfache Montage: Sicherer und schneller Aufbau dank stabiler Steckkupplung und Spezialklemmband.
Wichtiger Hinweis: Bei umfangreichen Schornsteinsystemen oder anspruchsvollen Schornsteinverläufen ist ein Zugregler vorzusehen. Wir beraten Sie gerne bei der fachgerechten Auswahl für Ihre NL-A Warmlufterzeuger!
Setzen Sie bei den NL-A Warmlufterzeugern auf maximale Effizienz und Langlebigkeit. Durch ausgewählte Markenfabrikate wie Elco und hochwertige Komponenten profitieren Sie von minimalen Schallemissionen, besten Emissionswerten und einem besonders sparsamen Betrieb.
Je nach Anforderung passen wir die Leistungsregelung exakt an Ihr Projekt an:
- Zweistufige Ölbrenner: Nach DIN EN 267 (inklusive Öldüse und Ölschläuchen) für die Warmlufterzeuger-Serien NL-A BW, NL-A, NL-A KI und NL-A WO.
- Zweistufige Gasbrenner: Nach DIN EN 676 (inklusive Kompakteinheit und Kugelhahn) für Warmlufterzeuger-Serie NL-A, NL-A KI und NL-A WO.
- Stufenlos modulierende Gasbrenner: Für maximale Energieausnutzung bei der Warmlufterzeuger-Serie NL-A BW.
Optionales Brenner-Servicepaket: Umfasst die fachgerechte Einregulierung und Inbetriebnahme direkt durch den Werkskundendienst für optimale Effizienz von Anfang an.
Durchlaufneutralisation für Brennwert-Warmlufterzeuger, inkl. Granulat
| Typ | Heizleistung / Durchfluss | Art.-Nr. |
|---|---|---|
| DN 1 | 0-75 kW, max. 9 l/h | 7819 |
| DN 2 | 0-450 kW, max. 54 l/h | 10638 |
| DN 3 | 0-1.000 kW, max. 180 l/h | 3000 |
Hebeneutralisation für Brennwert-Warmlufterzeuger, inkl. Granulat und Förderpumpe 230V, 50 Hz
| Typ | Heizleistung / Durchfluss | Max. Förderhöhe | Art.-Nr. |
|---|---|---|---|
| HN 1.5 | 0-280 kW, max. 34 l/h | 5 m | 7452 |
| HN 2.5 | 0-540 kW, max. 65 l/h | 3 m | 4890 |
| HN 2.7 | 0-750 kW, max. 90 l/h | 4 m | 14821 |
